F6100-80P剩余電流式電氣火災監控探測器技術參數說明

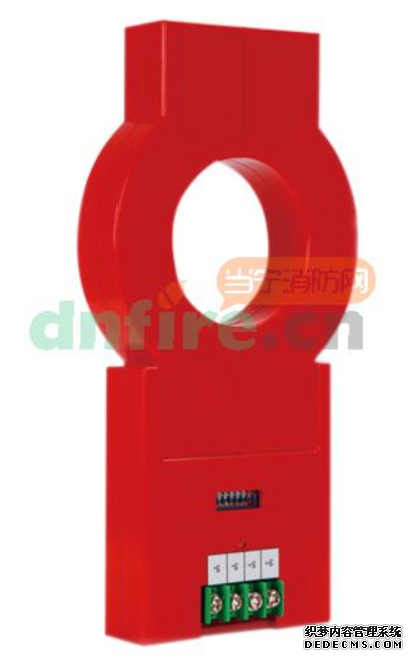

一、F6100-80P剩余電流式電氣火災監控探測器概述

　　F6100-80P剩余電流式電氣火災監控探測器為分體式結構，用于監測低壓配電線路及電氣設備的絕緣狀態，安裝在配電線路分級保護的**、二級，當配電線路或電氣設備絕緣老化而產生漏電時探測器會將漏電流值實時傳遞給電氣火災監控設備或當漏電達到報警值時向報警控制設備發出報警信號。
二、F6100-80P剩余電流式電氣火災監控探測器技術參數

型號     F6100-80P
執行標準     GB 14287.2-2005
剩余電流監測范圍     100mA-1000mA(步長:4mA)
額定工作電壓     DC24V(總線供電)
靜態電流     <650uA
線制     2總線(S+、S-)
總線長度     1000米
報警設定值     100 mA -1000mA(步長：4mA)
主機配置     F6000-4/A型電氣火災監控設備
地址容量     1-127(主機或編碼器方式寫地址)
結構方式     分體式，對插安裝方式
外觀顏色     紅色
工作溫度     -10℃~+℃40
相對濕度     ≤95%

三、F6100-80P剩余電流火災探測器安裝

　　1、F6100-80P探測器的第1、2部分，按對準位卡在被監測線路上，然后，將第3部分卡上，并用螺釘固定。

　　2、探測器安裝完畢后，還需要用固定器對探測器進行固定，將固定器卡在監測線纜上，用兩側的螺釘均勻卡緊線纜，然后，用自攻螺釘將探測器與固定器固定在一起。
