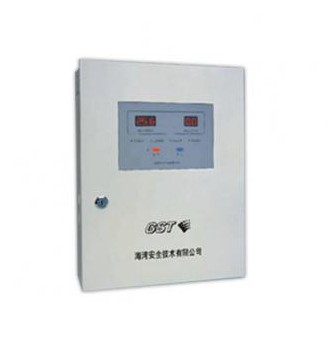

海灣GST-DY-100A型智能網絡電源箱

海灣GST-DY-100A型智能網絡電源箱是一種DC24V大容量電源輸出設備，配合控制器使用為聯動控制模塊及被控設備供電。電源箱自帶備電電 池，交流與直流供電可自動切換，可報主電及備電故障在火災報警控制系統中，本電源箱可作為聯動控制系統的電源使用。GST-DY-100A型智能網絡電源 箱具有與火災報警控制器遠程聯網的能力，向火災報警控制器傳送主電及備電故障信號，可直接安裝在被控設備的現場，當被控設備遠離消防控制中心，采用集中供 電方式無法保證提供足夠的電能時，可使用本電源箱現場供電。

海灣GST-DY-100A型智能網絡電源箱主要技術指標如下：

（1）額定輸出容量：DC24V、4A

（2）使用環境：

溫度：0℃～＋40℃

相對濕度≤95％，不結露

（3）電源：主電為交流220V-15%+10%，內裝DC24V  7Ah密封鉛電池作備電

（4）占用一個編碼地址

（5）外形尺寸：310mm×400mm×115mm

海灣GST-DY-100A型智能網絡電源箱結構特征、安裝與布線

GST-DY-100A型海灣網絡電源箱外形尺寸和結構與GST-DY-100型電源箱相同，其安裝方法也相同。

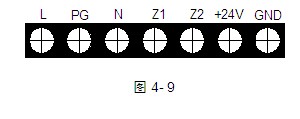

其對外接線端子示意圖如圖4-9：

其中：
L、PG、N：交流220V電源端子（PG為機殼保護地線端子）
Z1、Z2：無極性信號二總線接線端子
+24V、GND：DC24V輸出端子
